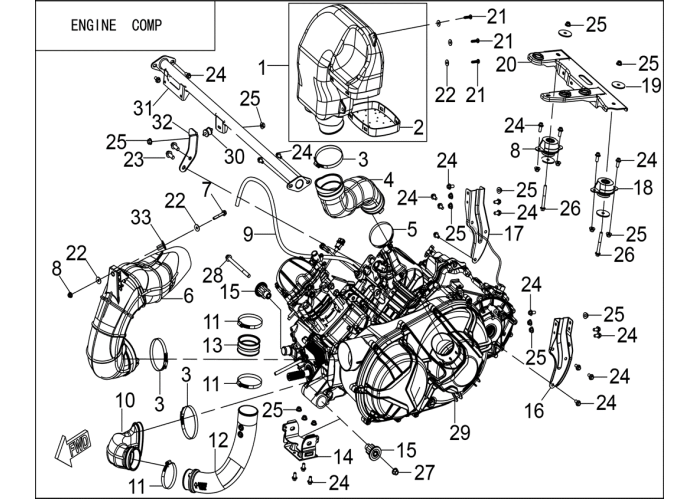

| Номер на схеме | Фото | Наименование | Код запчасти | Наличие | |
|---|---|---|---|---|---|
| 1 |
|
Воздухозаборник вариатора | 210020007-0001 | В наличии | |
| 2 |
|
Сетка воздухозаборника | 181690015-0001 | Под заказ | |
| 3 |
|
Хомут | 380960204-0001 | В наличии | |
| 4 |
|
Патрубок вентиляции вариатора впускной задний | 210100009-0001 | Под заказ | |
| 5 |
|
Хомут червячный 70-90мм | 380960255-0001 | В наличии | |
| 6 |
|
Патрубок вентиляции вариатора выпускной | 210030008-0001 | Под заказ | |
| 7 |
|
Болт M6*L40 | 380140365-0007 | Под заказ | |
| 8 |
|
Гайка M6 | 380400004-0010 | Под заказ | |
| 9 |
|
Шланг вентиляции | 380741843-0001 | Под заказ | |
| 10 |
|
Патрубок вентиляции вариатора впускной передний | 210100011-0001 | Под заказ | |
| 11 |
|
Хомут червячный 60-80мм | 380960202-0001 | В наличии | |
| 12 |
|
Патрубок вентиляции вариатора впускной передний | 210100010-0001 | В наличии | |
| 13 |
|
Манжета переднего впускного патрубка вариатора | 380780423-0001 | Под заказ | |
| 14 |
|
Опора двигателя передняя | 210040006-0001 | В наличии | |
| 15 |
|
Демпфер двигателя | 210040005-0001 | В наличии | |
| 16 |
|
Кронштейн двигателя левый | 306700026-0001 | Под заказ | |
| 17 |
|
Кронштейн двигателя правый | 306700025-0001 | Под заказ | |
| 18 |
|
Опора двигателя задняя | 210040008-0001 | В наличии | |
| 19 |
|
Шайба | 382500011-0001 | Под заказ | |
| 20 |
|
Кронштейн задних опор двигателя | 306700038-0001 | Под заказ | |
| 21 |
|
Саморез 6.5*L25 | 382520011-0001 | В наличии | |
| 22 |
|
Шайба | 380450007-0017 | Под заказ | |
| 23 |
|
Болт M10*L25 | 380141035-0001 | Под заказ | |
| 24 |
|
Болт M8*L20 | 380140004-0015 | Под заказ | |
| 25 |
|
Гайка M8 | 380400007-0008 | В наличии | |
| 26 |
|
Болт M10*L70 | 380141038-0001 | Под заказ | |
| 27 |
|
Гайка M10 | 380400042-0004 | Под заказ | |
| 28 |
|
Болт M10*L130 | 380141043-0001 | Под заказ | |
| 29 |
|
Двигатель в сборе UTV (с КПП и вариатором) | F1701Y0002-0Q05002 | Под заказ | |
| 30 |
|
Демпфер резиновый с резьбой М8 | 210040010-0001 | Под заказ | |
| 31 |
|
Поперечина двигателя | 306710010-0001 | Под заказ | |
| 32 |
|
Кронштейн двигателя верхний | 300040233-0001 | Под заказ | |
| 33 |
|
Втулка | 380824517-0001 | В наличии |
