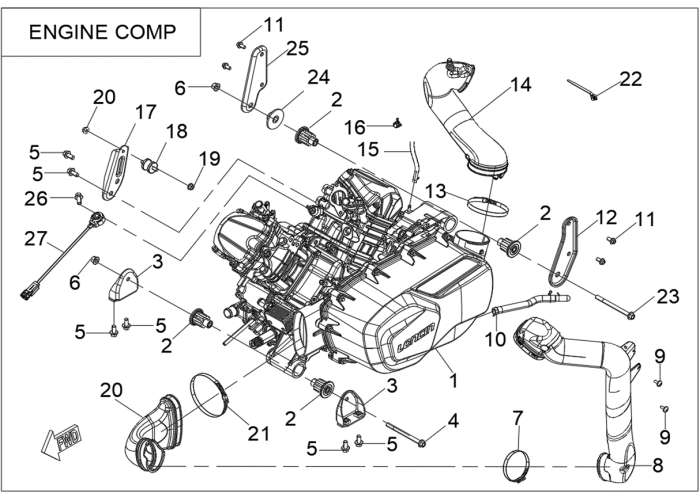

| Номер на схеме | Фото | Наименование | Код запчасти | Наличие | |
|---|---|---|---|---|---|
| 1 |
|
Двигатель в сборе CVT1000A | F1702Y0002-0Q05001 | Под заказ | |
| 2 |
|
Демпфер двигателя | 210040005-0001 | В наличии | |
| 3 |
|
Кронштейн двигателя | 306700014-0001 | В наличии | |
| 4 |
|
Болт M10х1.25*L120 | 380140717-0002 | В наличии | |
| 5 |
|
Болт M10х1.25*L20 | 380140207-0005 | В наличии | |
| 6 |
|
Гайка M10×1.25 | 380400042-0002 | В наличии | |
| 7 |
|
Хомут червячный 60-80мм | 380960202-0001 | В наличии | |
| 8 |
|
Патрубок вентиляции вариатора впускной верхний | 210020011-0001 | Под заказ | |
| 9 |
|
Болт М6*L16 | 380190001-0007 | Под заказ | |
| 10 |
|
Шланг вариатора дренажный | 271080041-0001 | В наличии | |
| 11 |
|
Болт M8*L16 | 380140040-0012 | В наличии | |
| 12 |
|
Кронштейн двигателя задний правый | 306700035-0001 | Под заказ | |
| 13 |
|
Хомут | 380960204-0001 | В наличии | |
| 14 |
|
Патрубок вентиляции вариатора выпускной | 210090007-0001 | В наличии | |
| 15 |
|
Шланг вентиляции | 380741772-0001 | В наличии | |
| 16 |
|
Фиксатор шланга | 380950511-0001 | Под заказ | |
| 17 |
|
Кронштейн двигателя верхний | 306700012-0001 | Под заказ | |
| 18 |
|
Демпфер резиновый с резьбой М8 | 210040009-0001 | В наличии | |
| 19 |
|
Гайка М8 | 380370007-0014 | В наличии | |
| 20 |
|
Патрубок вентиляции вариатора впускной нижний | 210100007-0001 | В наличии | |
| 21 |
|
Хомут | 380970280-0001 | В наличии | |
| 22 |
|
Хомут нейлоновый одноразовый | 380900267-0001 | Под заказ | |
| 23 |
|
Болт M10х1.25*L135 | 380140980-0001 | В наличии | |
| 24 |
|
Шайба | 380451710-0001 | В наличии | |
| 25 |
|
Кронштейн двигателя задний левым | 306700036-0001 | Под заказ | |
| 26 |
|
Болт М8 L30 | 380140050-0003 | В наличии | |
| 27 |
|
Датчик детонации | 174950002-0001 | В наличии |
