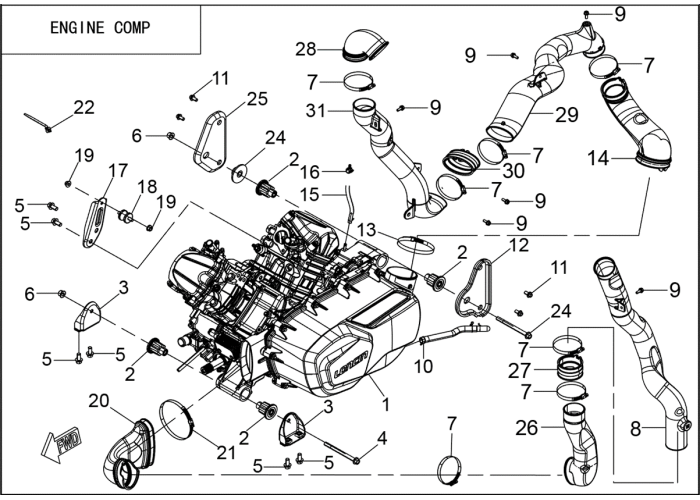

| Номер на схеме | Фото | Наименование | Код запчасти | Наличие | |
|---|---|---|---|---|---|
| 1 |
|
Двигатель в сборе CVT1000A (MUD) (с КПП и вариатором) | F1703Y0003-0Q05001 | В наличии | |
| 2 |
|
Демпфер двигателя | 210040005-0001 | В наличии | |
| 3 |
|
Кронштейн двигателя | 306700014-0001 | В наличии | |
| 4 |
|
Болт M10х1.25*L120 | 380140717-0002 | В наличии | |
| 5 |
|
Болт M10х1.25*L20 | 380140207-0005 | В наличии | |
| 6 |
|
Гайка M10×1.25 | 380400042-0002 | В наличии | |
| 7 |
|
Хомут червячный 60-80мм | 380960202-0001 | В наличии | |
| 8 |
|
Патрубок вентиляции вариатора впускной верхний MUD | 210020008-0001 | Под заказ | |
| 9 |
|
Болт М6*L16 | 380140013-0013 | Под заказ | |
| 10 |
|
Шланг вариатора дренажный | 271080041-0001 | В наличии | |
| 11 |
|
Болт M8*L16 | 380140040-0012 | В наличии | |
| 12 |
|
Кронштейн двигателя задний левый 1000MUD | 306700032-0001 | В наличии | |
| 13 |
|
Хомут | 380960204-0001 | В наличии | |
| 14 |
|
Патрубок вентиляции вариатора выпускной нижний MUD | 210030006-0001 | В наличии | |
| 15 |
|
Шланг вентиляции | 380741772-0001 | В наличии | |
| 16 |
|
Фиксатор шланга | 380950511-0001 | Под заказ | |
| 17 |
|
Кронштейн двигателя верхний | 306700012-0001 | Под заказ | |
| 18 |
|
Демпфер резиновый с резьбой М8 | 210040009-0001 | В наличии | |
| 19 |
|
Гайка М8 | 380370007-0014 | В наличии | |
| 20 |
|
Патрубок вентиляции вариатора впускной нижний | 210100007-0001 | В наличии | |
| 21 |
|
Хомут | 380970280-0001 | В наличии | |
| 22 |
|
Хомут нейлоновый одноразовый | 380900267-0001 | Под заказ | |
| 23 |
|
Болт M10х1.25*L135 | 380140980-0001 | В наличии | |
| 24 |
|
Шайба | 380451710-0001 | В наличии | |
| 25 |
|
Кронштейн двигателя задний правый 1000MUD | 306700037-0001 | В наличии | |
| 26 |
|
Патрубок вентиляции вариатора впускной средний MUD | 210100012-0001 | Под заказ | |
| 27 |
|
Манжета впускного патрубка вариатора MUD | 380780449-0001 | В наличии | |
| 28 |
|
Патрубок вентиляции вариатора выпускной верхний малый MUD | 210090009-0001 | В наличии | |
| 29 |
|
Патрубок вентиляции вариатора выпускной средний MUD | 210030007-0001 | В наличии | |
| 30 |
|
Манжета выпускного патрубка вариатора MUD | 380780450-0001 | В наличии | |
| 31 |
|
Патрубок вентиляции вариатора выпускной верхний MUD | 210090008-0001 | В наличии |
